3000 PSI Rated Tie-Rod Cylinder – Continuous Working Pressure
- 3000 PSI Tie-Rod Cylinders
- Bore sizes 2″ to 5″
- Stroke sizes 4″ to 48″
- Honed Tubing
- Heavy duty, high strength tie rods
- RoyalPlate Plus® plating on rod
- Induction hardened piston rods (except 2”)
- Flexible configurations
- Exceptional paint performance-Aircraft quality two-part paint
- 3 Year Cylinder Warranty (see catalog for full details)
- 7 Year Warranty on rods (see catalog for full details)
- Heavy Duty 4″ bore with 2″ Rod version available
3000 PSI Rated Tie-Rod Cylinder – Continuous Working Pressure
2 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) | Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
B200040ABAAA07B | none / SAE-32004 | 4” | 17 | 9425 lbs | 14 1/4 | 3 1/2 |
B200060ABAAA07B | none / SAE-32006 | 6” | 19 | 9425 lbs | 16 1/4 | 3 1/2 |
A200080ABAAA07B | none / SAE-32008 | 8” | 21 | 9425 lbs | 20 1/4 | 5 1/2 |
B200100ABAAA07B | none / SAE-32010 | 10” | 22 | 9425 lbs | 20 1/4 | 3 1/2 |
B200120ABAAA07B | SAE-9012 / SAE-32012 | 12” | 23 | 9425 lbs | 22 1/4 | 3 1/2 |
B200140ABAAA07B | SAE-9014 / SAE-32014 | 14” | 25 | 9425 lbs | 24 1/4 | 3 1/2 |
A200160ABAAA07B | SAE-9016 / SAE-32016 | 16” | 28 | 7630 lbs | 31 1/2 | 8 3/4 |
B200180ABAAA07B | SAE-9018 / SAE-32018 | 18” | 28 | 9200 lbs | 28 1/4 | 3 1/2 |
B200200ABAAA07B | SAE-9020 / SAE-32020 | 20” | 30 | 7760 lbs | 30 1/4 | 3 1/2 |
B200240ABAAA07B | SAE-9024 / SAE-32024 | 24” | 33 | 5730 lbs | 34 1/4 | 3 1/2 |
B200300ABAAA07B | SAE-9030 / SAE-32030 | 30” | 37 | 3910 lbs | 40 1/4 | 3 1/2 |

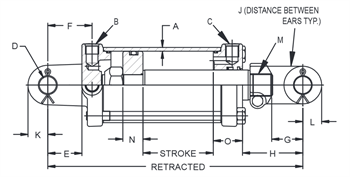

Standard Dimensions of 2 Inch Bore Cylinders
Note: 1 1/8″ rod diameter. Outside Sq. Dim. Butt – 2.875, Gland 2.875
- A – 3/16″ cylinder tube wall thickness
- B, C – SAE 3/4-16 extend & retract points
- D – 1.015″ clevis pin hole size
- E, F – 1 13/16″ base clevis throat depth with 2 3/8″ from pin center to port center
- G – 1 13/16″ rod clevis throat depth
- J – 1.06″ min. distance between ears at pin center line
- K – 15/16″ base clevis ear radius
- L – 1 1/8″ rod clevis ear radius
- M – 1 1/8” – 12 UNF-3 piston rod clevis thread size
- N – 7/8″ piston width
- O – 2 3/16″ gland width
2.5 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) |
Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
B250060ABAAA07B | none / SAE-32506 | 6” | 22 | 14730 lbs | 16 1/4 | 3 5/16 |
A250080ABAAA07B | SAE-9108 / SAE-32508 | 8” | 25 | 14730 lbs | 20 1/4 | 5 5/16 |
B250100ABAAA07B | SAE-9110 / SAE-32510 | 10” | 26 | 14730 lbs | 20 1/4 | 3 5/16 |
B250120ABAAA07B | SAE-9112 / SAE-32512 | 12” | 28 | 14730 lbs | 22 1/4 | 3 5/16 |
B250140ABAAA07B | SAE-9114 / SAE-32514 | 14” | 30 | 14730 lbs | 24 1/4 | 3 5/16 |
A250160ABAAA07B | SAE-9116 / SAE-32516 | 16” | 34 | 11520 lbs | 31 1/2 | 8 9/16 |
B250180ABAAA07B | SAE-9118 / SAE-32518 | 18” | 34 | 13880 lbs | 28 1/4 | 3 5/16 |
B250200ABAAA07B | SAE-9120 / SAE-32520 | 20” | 36 | 11720 lbs | 30 1/4 | 3 5/16 |
B250240ABAAA07B | SAE-9124 / SAE-32524 | 24” | 41 | 8670 lbs | 34 1/4 | 3 5/16 |
B250300ABAAA07B | SAE-9130 / SAE-32530 | 30” | 47 | 5930 lbs | 40 1/4 | 3 5/16 |
Standard Dimensions of 2.5 Inch Bore Cylinders
Note: 1 1/4″ rod diameter. Outside Sq. Dim. Butt – 3.375, Gland 3.375
- A – 3/16″ cylinder tube wall thickness
- B, C – SAE 3/4-16 extend & retract points
- D – 1.015″ clevis pin hole size
- E, F – 1 7/8″ base clevis throat depth with 2 13/16″ from pin center to port center
- G – 1 13/16″ rod clevis throat depth
- J – 1.06″ min. distance between ears at pin center line
- K – 15/16″ base clevis ear radius
- L – 1 1/8″ rod clevis ear radius
- M – 1 1/8” – 12 UNF-3 piston rod clevis thread size
- N – 1″ piston width
- O – 2 3/8″ gland width
3 INCH BORE CYLINDERS
B300060ABAAA07B | none / SAE-33006 | 6” | 26 | 21210 lbs | 16 1/4 | 3 3/4 |
A300080ABAAA07B | SAE-9208 / SAE-33008 | 8” | 29 | 21210 lbs | 20 1/4 | 5 3/4 |
B300100ABAAA07B | SAE-9210 / SAE-33010 | 10” | 30 | 21210 lbs | 20 1/4 | 3 3/4 |
B300120ABAAA07B | SAE-9212 / SAE-33012 | 12” | 33 | 21210 lbs | 22 1/4 | 3 3/4 |
B300140ABAAA07B | SAE-9214 / SAE-33014 | 14” | 35 | 21210 lbs | 24 1/4 | 3 3/4 |
A300160ABAAA07B | SAE-9216 / SAE-33016 | 16” | 40 | 16730 lbs | 31 1/2 | 9 |
B300180ABAAA07B | SAE-9218 / SAE-33018 | 18” | 40 | 20120 lbs | 28 1/4 | 3 3/4 |
B300200ABAAA07B STOCKED ITEM | SAE-9220 / SAE-33020 | 20” | 42 | 17010 lbs | 30 1/4 | 3 3/4 |
B300240ABAAA07B | SAE-9224 / SAE-33024 | 24” | 47 | 12620 lbs | 34 1/4 | 3 3/4 |
B300300ABAAA07B | SAE-9230 / SAE-33030 | 30” | 54 | 8640 lbs | 40 1/4 | 3 3/4 |
B300360ABAAA07B | SAE-9236 / SAE-33036 | 36” | 61 | 6290 lbs | 46 1/4 | 3 3/4 |
B300480ABAAA07B | SAE-9248 / SAE-33048 | 48” | 75 | 3760 lbs | 58 1/4 | 3 7/8 |
Standard Dimensions of 3 Inch Bore Cylinders
Note: 1 3/8″ rod diameter. Outside Sq. Dim. Butt – 3.875, Gland 3.875
- A – 3/16″ cylinder tube wall thickness
- B, C – SAE 3/4-16 extend & retract points
- D – 1.015″ clevis pin hole size
- E, F – 1 7/8″ base clevis throat depth with 2 7/16″ from pin center to port center
- G – 1 13/16″ rod clevis throat depth
- J – 1.06″ min. distance between ears at pin center line
- K – 1 1/16″ base clevis ear radius
- L – 1 1/8″ rod clevis ear radius
- M – 1 1/8” – 12 UNF-3 piston rod clevis thread size
- N – 1″ piston width
- O – 1 15/16″ gland width
B300000 3.00″ Bore 1.375″ Rod | |||
Model | Item Number | Description | STOCKED ITEM |
B300000 | PMCK-B300000 | Packing Kit |
3.5 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) | Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
A350080ABAAA07B | SAE-9308A / SAE-33508 | 8” | 35 | 28860 lbs | 20 1/4 | 5 3/4 |
B350100ABAAA07B | SAE-9310A / SAE-33510 | 10” | 37 | 28860 lbs | 20 1/4 | 3 3/4 |
B350120ABAAA07B | SAE-9312A / SAE-33512 | 12” | 39 | 28860 lbs | 22 1/4 | 3 3/4 |
B350140ABAAA07B | SAE-9314A / SAE-33514 | 14” | 42 | 28860 lbs | 24 1/4 | 3 3/4 |
A350160ABAAA07B | SAE-9316A / SAE-33516 | 16” | 46 | 16900 lbs | 31 1/2 | 9 |
B350180ABAAA07B | SAE-9318A / SAE-33518 | 18” | 47 | 20400 lbs | 28 1/4 | 3 3/4 |
B350200ABAAA07B | SAE-9320A / SAE-33520 | 20” | 49 | 17240 lbs | 30 1/4 | 3 3/4 |
B350240ABAAA07B | SAE-9324A / SAE-33524 | 24” | 54 | 12780 lbs | 34 1/4 | 3 3/4 |
B350300ABAAA07B | SAE-9330A / SAE-33530 | 30” | 62 | 8760 lbs | 40 1/4 | 3 3/4 |
B350360ABAAA07B | SAE-9336A / SAE-33536 | 36” | 69 | 6370 lbs | 46 1/4 | 3 3/4 |
B350480ABAAA07B | SAE-9348A / SAE-33548 | 48” | 85 | 3800 lbs | 58 1/4 | 3 3/4 |
Standard Dimensions of 3.5 Inch Bore Cylinders
Note: 1 3/8″ rod diameter. Outside Sq. Dim. Butt – 4.313, Gland 4.313
- A – 3/16″ cylinder tube wall thickness
- B, C – SAE 3/4-16 extend & retract points
- D – 1.015″ clevis pin hole size
- E, F – 1 7/8″ base clevis throat depth with 2 7/16″ from pin center to port center
- G – 1 13/16″ rod clevis throat depth
- J – 1.06″ min. distance between ears at pin center line
- K – 1 1/4″ base clevis ear radius
- L – 1 1/4″ rod clevis ear radius
- M – 1 5/16” – 12 UNF-3 piston rod clevis thread size
- N – 1″ piston width
- O – 1 15/16″ gland width
4 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) | Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
A400080ABACA07B | SAE-9408 / SAE-34008 | 8” | 48 | 37700 lbs | 20 1/4 | 5 1/4 |
B400100ABACA07B | SAE-9410 / SAE-34010 | 10” | 50 | 37700 lbs | 20 1/4 | 3 1/4 |
B400120ABACA07B | SAE-9412 / SAE-34012 | 12” | 54 | 37700 lbs | 22 1/4 | 3 1/4 |
B400140ABACA07B | SAE-9414 / SAE-34014 | 14” | 57 | 37700 lbs | 24 1/4 | 3 1/4 |
A400160ABACA07B | SAE-9416 / SAE-34016 | 16” | 64 | 37700 lbs | 31 1/2 | 8 1/2 |
B400180ABACA07B | SAE-9418 / SAE-34018 | 18” | 64 | 37700 lbs | 28 1/4 | 3 1/4 |
B400200ABACA07B | SAE-9420 / SAE-34020 | 20” | 68 | 37700 lbs | 30 1/4 | 3 1/4 |
B400240ABACA07B | SAE-9424 / SAE-34024 | 24” | 75 | 33710 lbs | 34 1/4 | 3 1/4 |
B400300ABACA07B | SAE-9430 / SAE-34030 | 30” | 85 | 22990 lbs | 40 1/4 | 3 1/4 |
B400360ABACA07B | SAE-9436 / SAE-34036 | 36” | 95 | 16680 lbs | 46 1/4 | 3 1/4 |
B400480ABACA07B | SAE-9448 / SAE-34048 | 48” | 116 | 9920 lbs | 58 1/4 | 3 1/4 |
Standard Dimensions of 4 Inch Bore Cylinders
Note: 1 3/4″ rod diameter. Outside Sq. Dim. Butt – 5.063, Gland 5.063
- A – 3/16″ cylinder tube wall thickness
- B, C – SAE 3/4-16 extend & retract points
- D – 1.015″ clevis pin hole size
- E, F – 1 3/4″ base clevis throat depth with 2 7/16″ from pin center to port center
- G – 1 7/8″ rod clevis throat depth
- J – 1.06″ min. distance between ears at pin center line
- K – 1 1/4″ base clevis ear radius
- L – 1 1/4″ rod clevis ear radius
- M – 1 1/2” – 12 UNF-3 piston rod clevis thread size
- N – 1 1/4″ piston width
- O – 1 13/16″ gland width
4.5 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) | Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
B450080ACDDA07B | none / SAE-34508 | 8” | 60 | 47710 lbs | 20 1/4 | 4 |
B450120ACDDA07B | none / SAE-34512 | 12” | 69 | 47710 lbs | 24 1/4 | 4 |
B450140ACDDA07B | none / SAE-34514 | 14” | 74 | 47710 lbs | 26 1/4 | 4 |
A450160ACDDA07B | none / SAE-34516 | 16” | 81 | 47710 lbs | 31 1/2 | 7 1/4 |
B450180ACDDA07B | none / SAE-34518 | 18” | 83 | 47710 lbs | 30 1/4 | 4 |
B450200ACDDA07B | none / SAE-34520 | 20” | 87 | 47710 lbs | 32 1/4 | 4 |
B450240ACDDA07B | none / SAE-34524 | 24” | 97 | 44710 lbs | 36 1/4 | 4 |
B450300ACDDA07B | none / SAE-34530 | 30” | 110 | 37530 lbs | 42 1/4 | 4 |
B450360ACDDA07B | none / SAE-34536 | 36” | 124 | 27430 lbs | 48 1/4 | 4 |
B450480ACDDA07B | none / SAE-34548 | 48” | 152 | 16470 lbs | 60 1/4 | 4 |

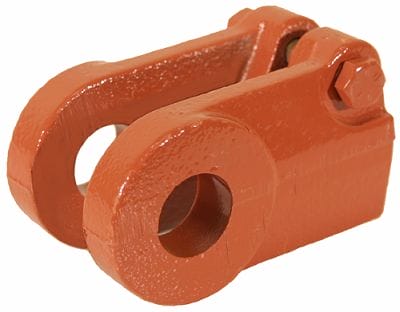

![]() | Model Number | Prince Part Number | Description | STOCKED ITEM |
B450000 | 100000362 | Clevis Assembly |
Standard Dimensions of 4.5 Inch Bore Cylinders
Note: 2″ rod diameter. Outside Sq. Dim. Butt – 5.5, Gland 5.5
- A – 1/4″ cylinder tube wall thickness
- B, C – SAE 7/8-14 extend & retract points
- D – 1.265″ clevis pin hole size
- E, F – 2 1/4″ base clevis throat depth with 2 15/16″ from pin center to port center
- G – 2″ rod clevis throat depth
- J – 1.13″ min. distance between ears at pin center line
- K – 1 15/16″ base clevis ear radius
- L – 1 1/4″ rod clevis ear radius
- M – 1 1/2” – 12 UNF-3 piston rod clevis thread size
- N – 1 7/16″ piston width
- O – 1 15/16″ gland width
5 INCH BORE CYLINDERS
New Standard Model No. | Old Standard Model No. (25000 PSI / 3000 PSI) | Stroke | Wt | Column Loads | Ret. | Tare Dist.(H) |
B500080ACDDA07B | SAE-9508 / SAE-35008 | 8” | 72 | 58900 lbs | 20 1/4 | 4 |
B500120ACDDA07B | SAE-9512 / SAE-35012 | 12” | 83 | 58900 lbs | 24 1/4 | 4 |
B500140ACDDA07B | SAE-9514 / SAE-35014 | 14” | 88 | 58900 lbs | 26 1/4 | 4 |
A500160ACDDA07B | SAE-9516 / SAE-35016 | 16” | 96 | 58900 lbs | 31 1/2 | 7 1/4 |
B500180ACDDA07B | SAE-9518 / SAE-35018 | 18” | 98 | 58900 lbs | 30 1/4 | 4 |
B500200ACDDA07B | SAE-9520 / SAE-35020 | 20” | 103 | 58900 lbs | 32 1/4 | 4 |
B500240ACDDA07B | SAE-9524 / SAE-35024 | 24” | 113 | 54510 lbs | 36 1/4 | 4 |
B500300ACDDA07B | SAE-9530 / SAE-35030 | 30” | 129 | 37620 lbs | 42 1/4 | 4 |
B500360ACDDA07B | SAE-9536 / SAE-35036 | 36” | 144 | 27520 lbs | 48 1/4 | 4 |
B500480ACDDA07B STOCKED ITEM | SAE-9548 / SAE-35048 | 48” | 175 | 16550 lbs | 60 1/4 | 4 |
Standard Dimensions of 5 Inch Bore Cylinders
Note: 2″ rod diameter. Outside Sq. Dim. Butt – 5.875, Gland 5.875
- A – 1/4″ cylinder tube wall thickness
- B, C – SAE 7/8-14 extend & retract points
- D – 1.265″ clevis pin hole size
- E, F – 1 3/4″ base clevis throat depth with 2 5/8″ from pin center to port center
- G – 2″ rod clevis throat depth
- J – 1.13″ min. distance between ears at pin center line
- K – 1 3/8″ base clevis ear radius
- L – 1 1/4″ rod clevis ear radius
- M – 1 1/2” – 12 UNF-3 piston rod clevis thread size
- N – 1 7/16″ piston width
- O – 2 1/2″ gland width
3000 PSI Tie-Rod-DA-With 2″ Rod
Model Number | Bore x Stroke | Wt | Ret. | Rod Dia. | Value A | Value B/C | Value D | Value E | Value F | Value G | Value H | Value J | Value K/L | Value M | Value N | Value O |
C400080ABDDA03B | 4 x 8 | 50 | 20 1/4 | 2 | 3/16 | 3/4 – 16 | 1.265 | 1 3/4 | 2 7/16 | 1.875 | 5 1/4 | 1.06 | 1 1/4 | 1 1/2-12 | 1.25 | 1 13/16 |
C400160ABDDA03B | 4 x 16 | 68 | 31 1/2 | 2 | 3/16 | 3/4 – 16 | 1.265 | 1 3/4 | 2 7/16 | 1.875 | 8 1/2 | 1.06 | 1 1/4 | 1 1/2-12 | 1.25 | 1 13/16 |
C400240ABDDA03B | 4 x 24 | 81 | 36 1/4 | 2 | 3/16 | 3/4 – 16 | 1.265 | 1 3/4 | 2 7/16 | 1.875 | 5 1/4 | 1.06 | 1 1/4 | 1 1/2-12 | 1.25 | 1 13/16 |
C400260ABDDA03B | 4 x 26 | 84 | 38 1/4 | 2 | 3/16 | 3/4 – 16 | 1.265 | 1 3/4 | 2 7/16 | 1.875 | 5 1/4 | 1.06 | 1 1/4 | 1 1/2-12 | 1.25 | 1 13/16 |
